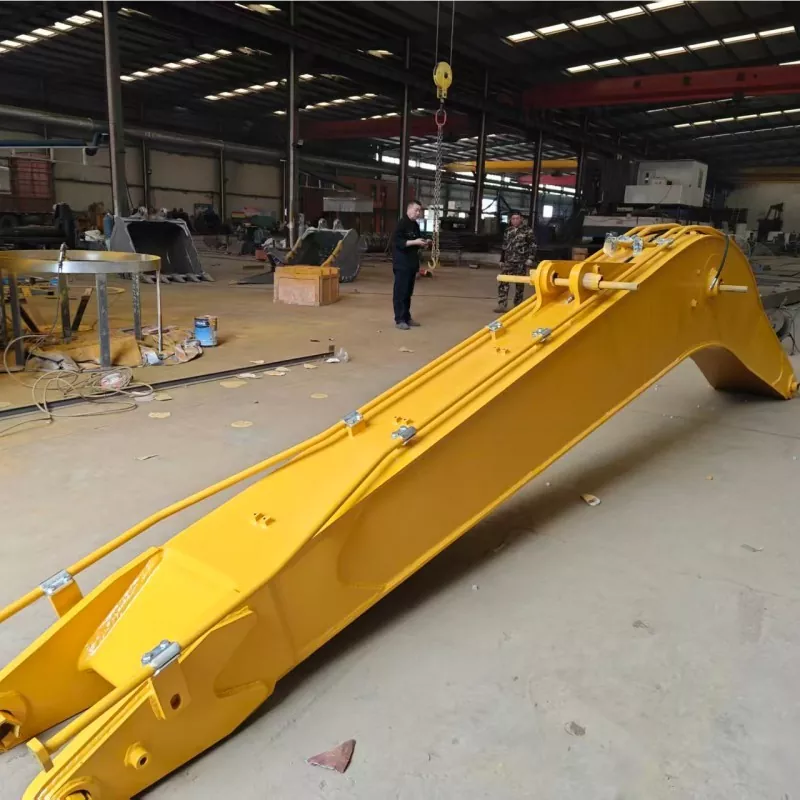

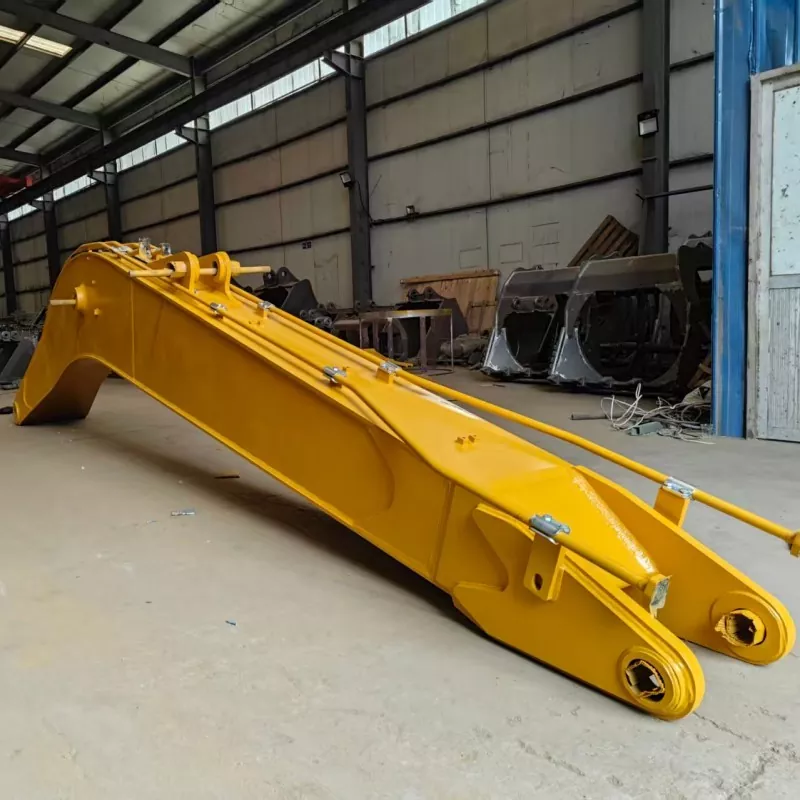

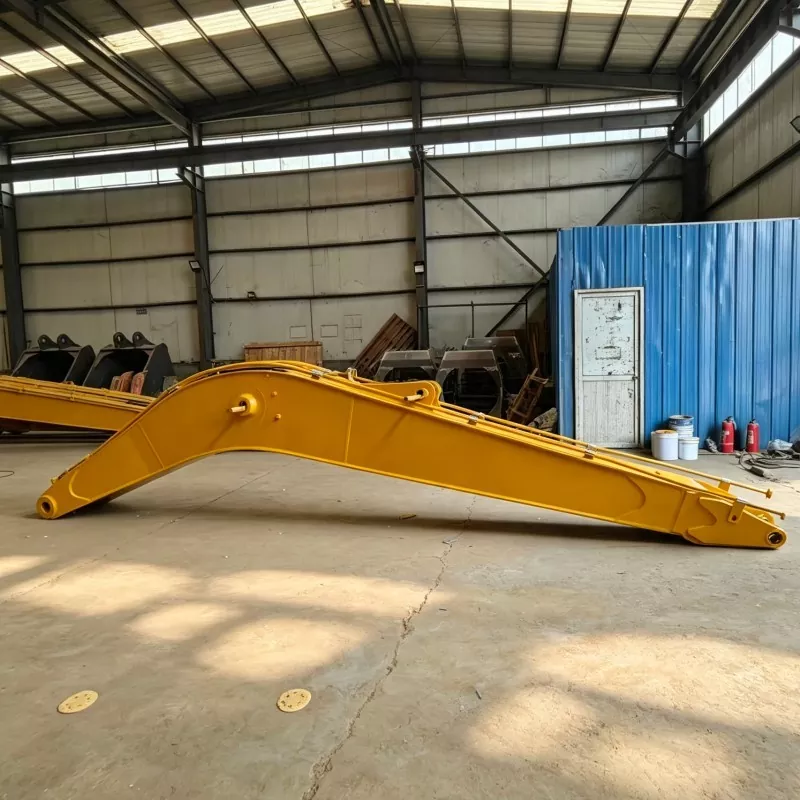

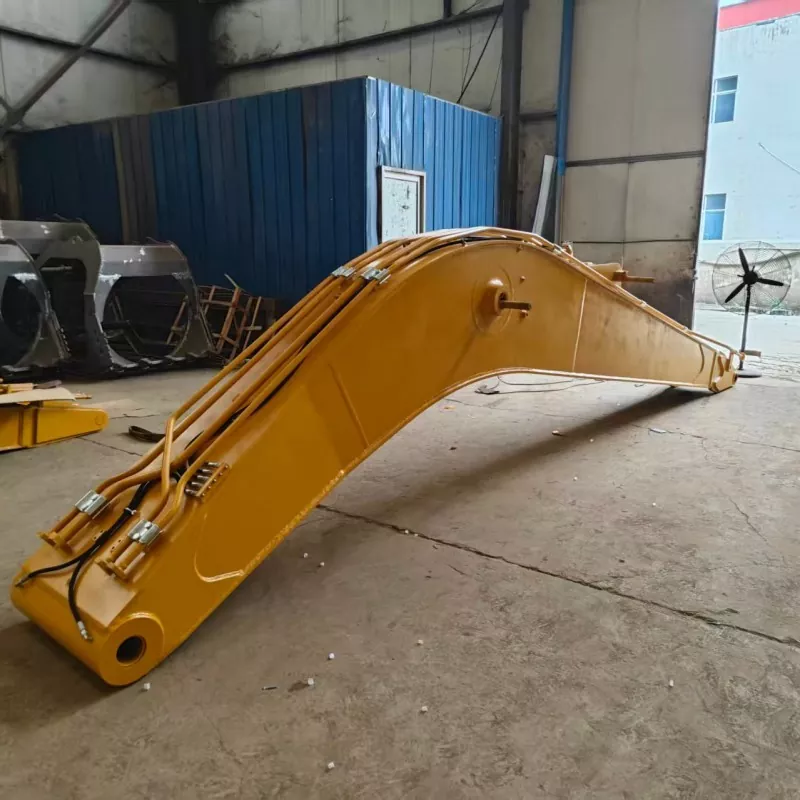

ZX200用ロングリーチショベルアーム

XINGCHUANG は、請負業者、機器レンタル会社、建設機械販売会社向けにカスタマイズされた長距離掘削機のアタッチメントを製造しています。 ZX200 用のロングリーチ掘削機アーム用に設計されたこの拡張アタッチメントは、適切な掘削用途でオペレーターが機械からより遠くまで到達し、より深い場所やより離れた作業エリアにアクセスできるようにします。

いくつかの標準長さのオプションが用意されており、必要な掘削半径、作業深さ、材料条件、機械仕様に応じて構成できます。生産前に、XINGCHUANG は掘削機のモデル、接続寸法、油圧配置、および対象となる作業をレビューして、購入者がプロジェクトの要件に合った構成を選択できるようにします。

アーム構造には本体に指定されたNM400耐摩耗鋼を使用し、主要な耐荷重領域に強化セクションを設けています。 CNC 加工のピンホール、制御された溶接手順、保護コーティング システムを使用して、構造の一貫性と屋外サービスをサポートしています。実際の性能と耐用年数は、選択した構成、動作条件、メンテナンス方法、および掘削機メーカーの動作制限への準拠によって異なります。

技術仕様

上記数値は参考仕様です。実際の作業範囲、アタッチメント重量、吊り上げ能力、および互換性は、最終設計および掘削機のモデル固有の動作データと照らし合わせて確認する必要があります。アタッチメントを長くすると機械の動作範囲や負荷特性が変化するため、長さだけで選択しないでください。

ジョブの長さを選択してください

拡張アームの選択は、利用可能な最長のオプションではなく、作業領域から始まります。購入者は、機械の計画位置、掘削深さ、周囲の堤防の高さ、掘削機から取り扱う材料までの距離から必要な範囲を特定する必要があります。次に、作業半径と深さを、提案された取り付け形状と照らし合わせてチェックする必要があります。

中程度の到達距離要件があるプロジェクトでは 12 m 構成を検討できますが、より長い作業範囲を必要とするアプリケーションでは 14 m、15 m、および 17 m バージョンを評価できます。これらは選択の出発点であり、普遍的な推奨事項ではありません。地面の状態、材料の密度、バケットのサイズ、油圧性能、機械の安定性はすべて、適切な構成に影響します。

XINGCHUANG は、指定された 10 ～ 19 m の範囲内でカスタム長さのリクエストを検討できます。注文を確定する前に、掘削機の正確なモデルとシリアルまたは構成の詳細、必要な掘削深さと水平半径、予定されているバケットまたはその他のエンドアタッチメントを提供してください。エンジニアリングレビューでは、機械の許容アタッチメント重量と動作制限も検証する必要があります。

耐用年数に影響を与える構造の詳細

高応力領域の補強

伸ばしたアームは、動作中に曲げ力や繰り返しの負荷にさらされます。主板、側板、補強リブは一体構造として設計する必要があります。 XINGCHUANG は、アーム本体と主要な耐荷重領域の補強に NM400 耐摩耗鋼を指定しています。ただし、板の厚さだけで構造能力が決まるわけではありません。形状、溶接品質、材料のトレーサビリティ、および意図された作業負荷も考慮する必要があります。

制御された溶接と応力管理

繰り返しの掘削と揺動サイクルにさらされるコンポーネントでは、溶接の一貫性が重要です。提供される製造プロセスには、溶接品質と残留応力の制御に役立つロボット溶接と熱処理が記載されています。要求の厳しいプロジェクトを抱えるバイヤーは、注文を確認する際に、入手可能な溶接検査記録、材料情報、および関連する工場品質文書をリクエストできます。

正確なピンとブッシュの位置合わせ

ピン接続は、アームと接続されたコンポーネントの間で荷重を伝達します。 CNC ボーリングは、ピンホールの位置合わせを維持するのに役立ち、コンポーネントが正しく一致しているときに不均一な接触を減らすことができます。設置およびメンテナンスの際、購入者はピンのフィット感、ブッシュの状態、潤滑、および異常なクリアランスの兆候もチェックする必要があります。

屋外暴露に対する保護

指定された表面処理には、サンドブラスト、防錆プライマー、エンジニアリング仕上げペイントが含まれます。このコーティング システムは、湿った環境での作業など、屋外での作業中に露出した鋼材を保護するのに役立ちます。塩水や湿った状態が続く場合は、コーティングの損傷や湿気の滞留が腐食につながる可能性があるため、定期的な清掃と検査が依然として重要です。

敷地条件に合わせたアタッチメントを設置

発掘プロジェクトが異なれば、腕に求められる要求も異なります。材質、作業位置、周囲の環境を検討することで、購入者は長すぎる、重すぎる、または計画された作業に適さないアタッチメントの選択を避けることができます。

川と池の浚渫

延長されたリーチにより、堤防や他の適切な操作位置から堆積物にアクセスするのに役立ち、機械の位置を頻繁に変更する必要性が減る可能性があります。使用前に、水深、堤防の安定性、堆積物の状態、バケットの選択、掘削機の許容作業範囲を評価してください。長距離アタッチメントは、部位固有の安定性評価に代わるものではありません。

貯水池と水路のメンテナンス

水路の清掃や貯水池のメンテナンスでは、掘削機が堤防の端を超えて手を伸ばしたり、立ち入り制限区域を避けて作業したりする必要がある場合があります。アタッチメントの長さは、地盤支持力と安全な動作範囲に特に注意を払い、掘削プロファイルと機械の位置に合わせて選択する必要があります。

道路脇の法面整形

拡張アームにより、標準構成では対象範囲が届かない斜面や堤防でのトリミング作業をサポートします。購入者は、提案されたセットアップの制御と安定性を評価できるように、必要な作業高さ、傾斜角、仕上げ要件を指定する必要があります。

地方自治体および一般土工

選択された地方自治体のプロジェクト、池の拡張および土木作業では、適切な構成は材料の種類、掘削深さ、バケットの容量、サイクル要件によって異なります。密度の高い材料を使用した重作業の掘削では、軽度の浚渫や法面仕上げとは異なるアタッチメント設計が必要になる場合があります。

プロジェクト参考資料

タイの河川改修プロジェクト – より深い掘削

タイの水利保護請負業者は、都市河川改修工事用に ZX200 用ロングリーチ掘削機アーム 6 セットを購入しました。当初の標準アームでは掘削深さ約 6.2 メートルしか達成できず、深水域での施工効率が制限されていました。

カスタマイズされたロングリーチアームの採用により、掘削深さは約9.8メートルまで増加しました。このプロジェクトにより、全体の建設期間が約 35% 短縮され、追加の仮設作業プラットフォームの必要性が回避されました。

ペルー市道プロジェクト – 法面伐採

ペルーの市道法面整形プロジェクトでは、建設チームが ZX200 用ロングリーチ掘削機アームを使用して、高位置および長距離のトリミング作業を完了しました。作業範囲が拡張されたことで、補助昇降装置への依存が減り、追加の人件費が削減されました。

国内湖沼浚渫プロジェクト – 17 m 構成

国内湖沼土砂浄化プロジェクト向けに、広域浚渫作業向けにカスタマイズした17メートルの超ロングバージョンを提供しました。出荷前に、すべての製品は構造の安定性と動作の信頼性を検証するために 24 時間の連続負荷テストを完了しました。

上記のケースは、報告されたプロジェクトの成果について説明しています。実際の結果は、現場の状況、機械の構成、オペレーターの慣行、プロジェクト管理によって異なります。バイヤーは、同様のアプリケーションを評価する際に、利用可能なプロジェクトのリファレンスと検査ドキュメントをリクエストできます。

ご注文前にご確認いただきたいこと

互換性の問題を軽減し、不必要な変更を避けるために、購入者は見積もりをリクエストする前に次の情報を準備する必要があります。

マシンの識別:掘削機の正確なモデル、シリーズ、入手可能な場合は年式またはシリアルの詳細、および既存のアタッチメント構成。

作業要件:ターゲット範囲、掘削深さ、現場の高さ、材料の種類、バケットの寸法、およびアタッチメントが実行する主なタスク。

接続の詳細:ピンの直径、ピンの中心距離、取り付け幅、シリンダー接続寸法、油圧ホースの要件、リンケージの配置。

注文範囲:必要なアームの長さ、付属のピンとホース、シリンダーとバケットのリンケージ要件、表面の色、梱包、目的地の港または配達場所。

可能な場合は、既存のブームとスティックの接続、機械の識別プレート、関連する寸法、および提案された作業エリアの写真を送信してください。これらの詳細は、メーカーが最終図面や見積書を発行する前に構成を評価するのに役立ちます。

検査、認証およびサポート

XINGCHUANG は、建設会社、機器販売業者、レンタル車両に掘削機アタッチメントの製造と輸出サポートを提供しています。注文と合意された検査範囲に応じて、購入者は出荷前に利用可能な材料記録、製造写真、検査情報、負荷テスト文書を要求できます。

同社は、ISO 9001、CE、SGS 関連の認証または資格を取得していると述べています。購入者は、正確な証明書の所有者、範囲、有効性、および特定の添付ファイルおよび目的地市場への適用性を確認する必要があります。 CE 要件は製品分類と適用される法律によって異なりますが、SGS は単一の普遍的な製品承認ではなく、テスト、検査、または認証サービスを指す場合があります。購入前に確認のため関連書類をリクエストしてください。

構造上の付属品については、製造前に検査要件に同意する必要があります。負荷テスト、検査方法、または合格基準はすべて、購入者が何をどのような条件でテストしたかを理解できるように、明確に文書化する必要があります。

よくある質問

アタッチメントが ZX200 に適合することを確認するにはどうすればよいですか?

正確なマシンのバージョンと接続の測定値を提供します。記載されている構成は ZX200 シリーズの掘削機を対象としていますが、取り付け寸法、油圧接続、リンケージの配置は異なる場合があります。製作前に必ず実機にて適合確認を行ってください。

腕が長いほど常に生産性が向上しますか?

いいえ、アームを長くすると到達範囲と作業深さを増やすことができますが、機械の負荷特性も変化し、掘削力、サイクルタイム、安定性に影響を与える可能性があります。最適な長さは、掘削機の承認された動作制限内でプロジェクト要件を満たす長さです。

標準の掘削機アームと同じバケットを使用できますか?

それはアタッチメントの設計、バケットの重量、ピンの寸法、リンケージの形状によって異なります。既存のバケットの仕様を共有すると、メーカーはバケットを保持できるかどうか、互換性のあるバケットまたはリンケージアセンブリが必要かどうかを確認できます。

インストール後に何を確認すればよいですか?

機械と取り付けの指示に従って、ピンのロック、潤滑、油圧接続、ホースの配線、干渉、動作範囲内の動きを検査してください。初期操作は、適切な検査手順に従って、指定された制限内で実行する必要があります。

出荷前に図面や検査記録を提供していただけますか？

利用可能な図面、製造画像、検査記録、合意されたテスト文書については、注文確認時に話し合うことができます。生産を開始する前に、購入承認、輸入プロセス、またはプロジェクトの引き継ぎに必要な書類を指定します。

記載されている保証の対象となるものは何ですか?

提供された条件には、溶接構造部品に対する 12 か月の工場保証が記載されていますが、ピン、スリーブ、シールは通常の消耗品として扱われます。ご注文前に、販売契約書にある最終的な保証条件、除外事項、開始日、請求手続きをご確認ください。

発掘プロジェクトに合わせたカスタム製造

XINGCHUANG は、建設請負業者、機器レンタルプロバイダー、機械部品販売業者向けにカスタマイズされたアタッチメント構成をサポートしています。オプションには、アームの長さ、表面の色、互換性のあるアクセサリが含まれますが、エンジニアリングのレビューと機械の互換性の影響を受けます。

プロジェクト固有の推奨事項と見積もりを受け取るには、掘削機のモデル、必要な作業範囲、接続寸法、用途の詳細、目的地市場を送信してください。 XINGCHUANG は、要求された構成を検討し、利用可能な供給範囲を確認し、生産、検査、梱包、配送の手配について話し合うことができます。
