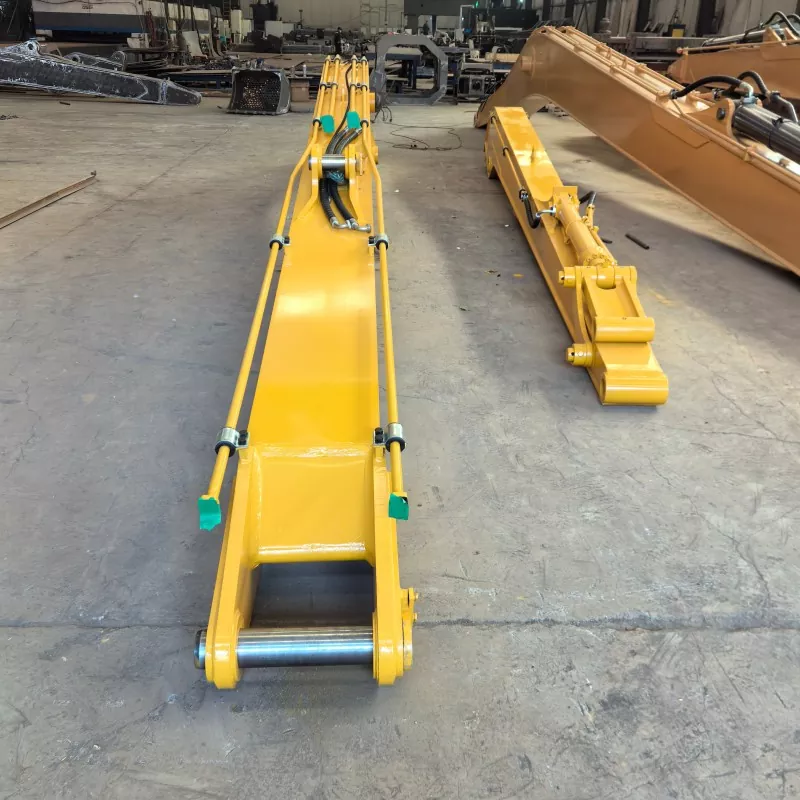

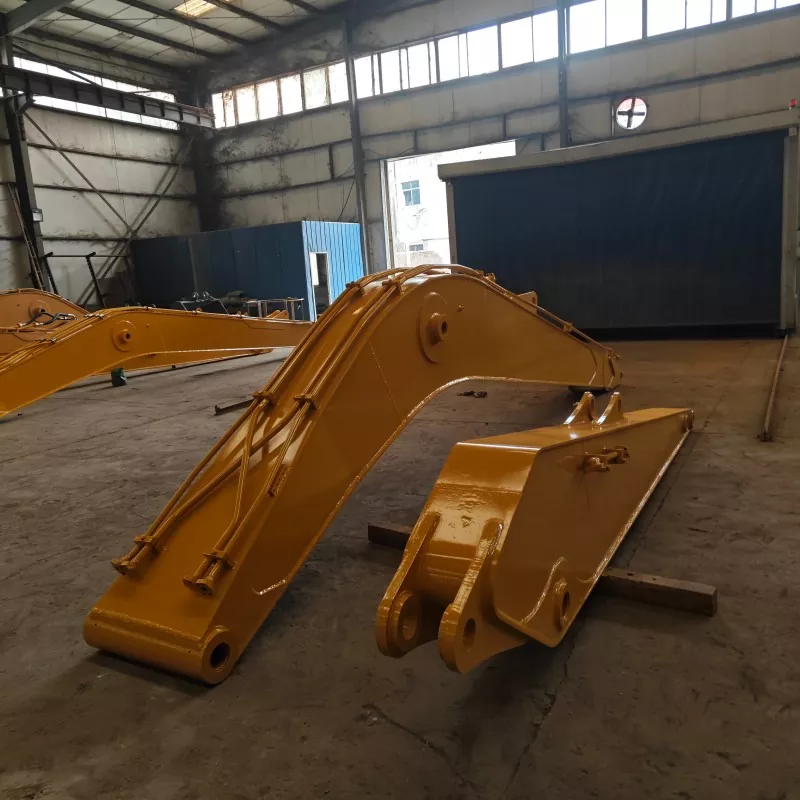

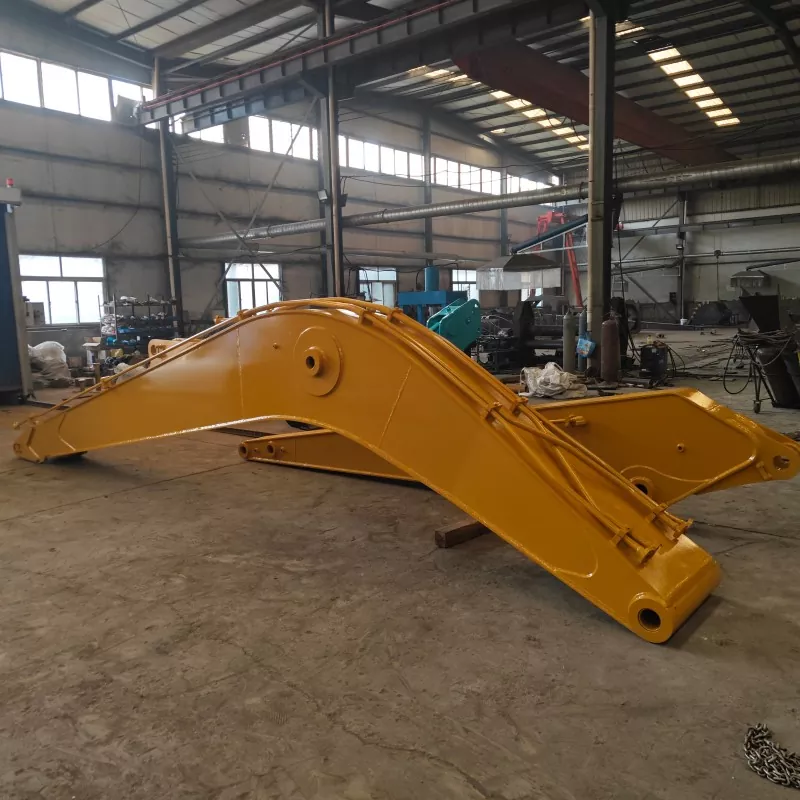

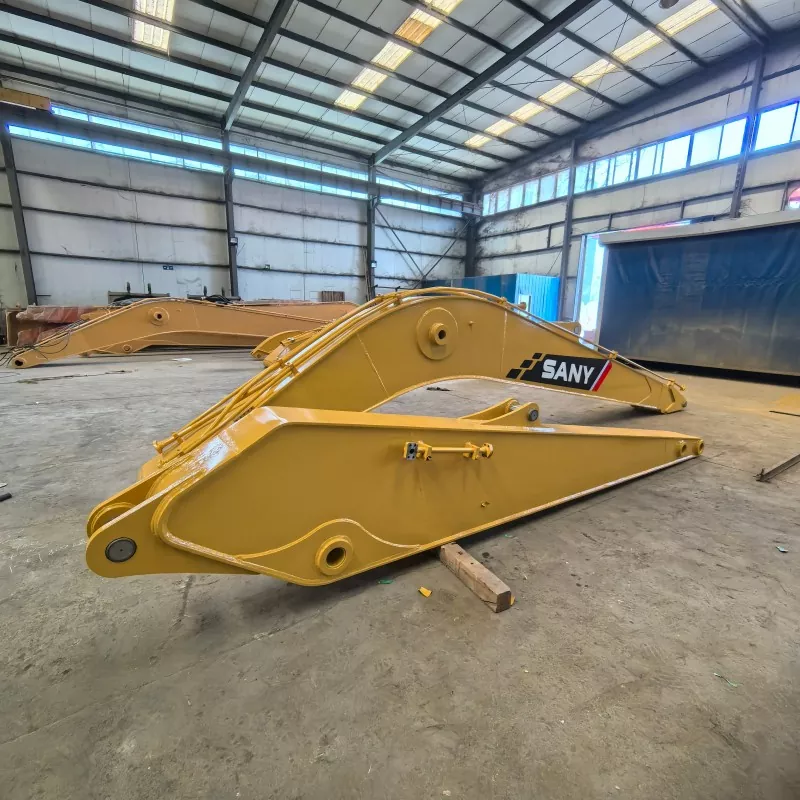

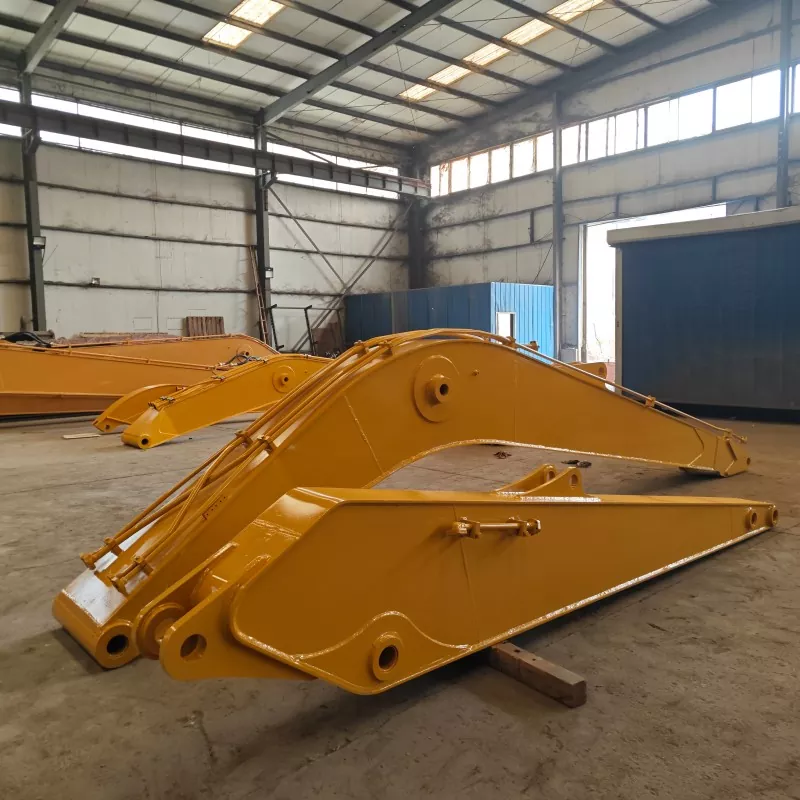

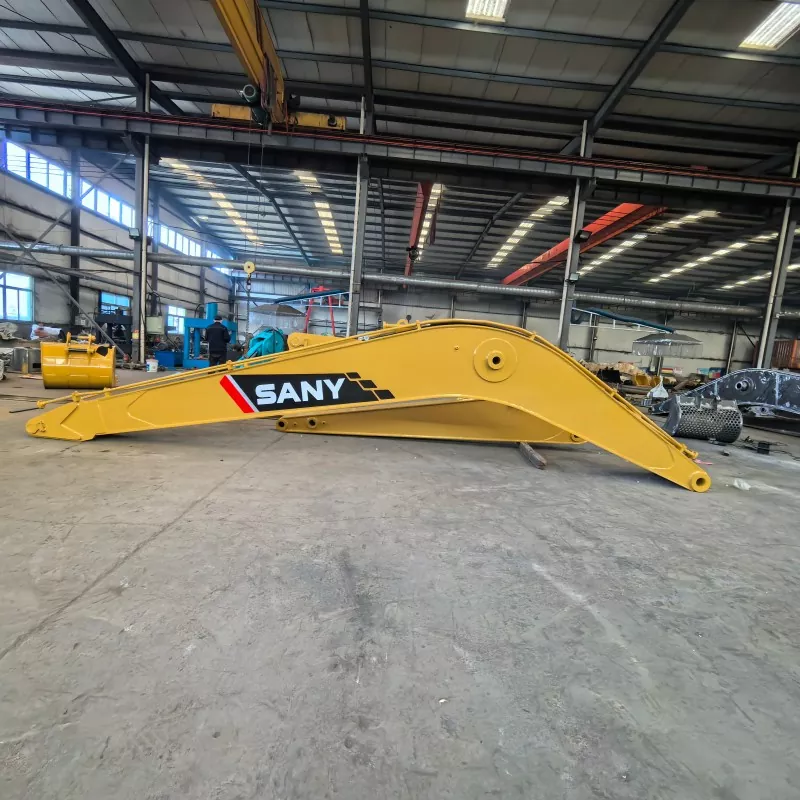

掘削機エクステンションアーム

インフラ、都市土木、水利保全、建物解体などのさまざまな建設プロジェクトにおいて、標準的な掘削機のアームでは作業範囲や掘削深さが固定されているため、長距離の浚渫や超深度の基礎ピット掘削、高層ビルの解体などの複雑な作業条件では作業の死角が発生し、施工効率が低く、頻繁に機器の移動が発生するため、建設コストが大幅に増加し、プロジェクト期間が遅延します。

これらの業界共通の問題を解決するために、高性能掘削機エクステンション アームはエンジニアリング機械のアップグレードに不可欠なアクセサリとなっています。科学的に最適化された拡張アーム構造設計により、掘削機の動作境界を完全に拡張し、主流の 12 ～ 50 トン掘削機のすべてのモデルと互換性があり、さまざまな建設シナリオに応じて拡張サイズとアーム比を柔軟に調整できます。

素材と職人技

Q355B 耐摩耗鋼材

この掘削機エクステンションアームは、高品質のQ355B高強度耐摩耗マンガン鋼で製造されており、通常の低炭素鋼エクステンションアームと比較して、より強い圧縮耐性、ねじれ耐性、および構造安定性を提供します。河川の浚渫、砂利の掘削、継続的な高負荷作業などの困難な環境向けに設計されています。

先進の溶接・補強技術

製造中に、自動多層サブマージアーク溶接技術が適用されて溶接強度が向上し、主要な応力領域が統合鍛造技術で処理されて全体の耐久性が向上します。これらのプロセスは、溶接欠陥によって引き起こされる構造的な弱点を軽減し、長期的な動作信頼性を向上させるのに役立ちます。

厳格な品質検査プロセス

完成したエクステンションアームは、超音波探傷、静荷重試験、高温・低温疲労試験などの厳しい品質検査を経て、安定した性能を保証して出荷します。最適化された軽量構造設計により、十分な強度を維持しながらショベルへの追加負荷を軽減し、作業効率を向上させます。

アプリケーションシナリオ

都市工学および水保全プロジェクト

掘削機エクステンション アームは、設置と操作が便利になるように設計されており、掘削機本体を変更せずに迅速に交換できる標準接続インターフェイスを備えています。さまざまな掘削深さや特殊な動作環境に柔軟な作業ソリューションを提供します。

都市土木プロジェクトにおいて、延長された作業距離が必要な河川の浚渫、法面整備、地下パイプラインの掘削などに適しています。水利施設の建設において、延長アームは貯水池、湖、河道の深い掘削と清掃作業を完了するのに役立ちます。

深層掘削とインフラ建設

インフラストラクチャープロジェクトでは、深部基礎ピット掘削、地下ガレージ建設、および標準の掘削機アームが必要な作業深さに到達できないその他の深部掘削アプリケーションをサポートします。

安全な解体作業

解体作業では、作業半径が拡大することで、高層構造物の解体中にオペレータがより安全な距離を維持できるようになり、作業の安全性が向上します。

さまざまな作業条件に合わせてカスタマイズされたソリューション

プロジェクトのさまざまな要件に応じて、アームの長さ調整、強化された接続シャフト、厚いパイプ壁、特定の作業条件を満たすバケットロッド構成のマッチングなど、カスタマイズされたソリューションが利用可能です。

実際のプロジェクト事例

上海地下鉄深部掘削坑 |日立 ZX330LC 18 メートル拡張 2 セクション ブーム ショベル

1. プロジェクトの概要: 上海地下鉄 11 号線の駅の掘削ピットは深さ 17.2 メートルに達し、多数の連続したピット壁と支持梁がありました。標準的なブームショベルは、視界が遮られ、ピット底に到達できず、支持構造物との頻繁な衝突に悩まされ、日立建機の遅延の原因となっていました。

2. 設備構成：日立 ZX330 掘削機、カスタマイズされた 18 メートル延長ブーム、最大掘削深さ 17.22 メートル、延長ブームを備えたスキッドステア回転キャブを備えています。

3. 解決策: 延長ブームにより十分な垂直掘削深さが得られ、小型の掘削機がピットに入る必要がなくなり、機器の輸送コストが節約されました。スキッドステア回転キャブにより視界を調整でき、ピットの支持構造への損傷を防ぎました。

結果: 単一バケットの積載能力が 30% 増加し、掘削時間が 42 日から 28 日に短縮され、サポートのメンテナンスコストが削減されました。

差別化

1. 素材の差別化

業界のほとんどのメーカーは、錆びやすく、変形しやすく、耐荷重能力が限られている標準的な Q235 鋼を使用しています。

高強度Q355Bマンガン鋼を採用し、全体の強度を約40%向上させ、耐摩耗性と衝撃靱性に優れ、重負荷で過酷な作業条件に適しています。

2. プロセスの差別化

従来の製品は通常、体系的な品質検査を行わずに基本的な溶接プロセスに依存しており、構造上のリスクにつながる可能性があります。

当社の製品は、多層精密溶接と組み合わせた一体鍛造構造を採用しており、三重の非破壊検査 (NDT) によってサポートされており、溶接の完全性を確保し、亀裂のリスクを最小限に抑えます。

3. 互換性の差別化

ほとんどの同等製品は固定仕様で標準化されており、マシンモデルとの互換性が限られているため、多様なアプリケーションのニーズを満たすことが困難になっています。

当社はフルトン量の掘削機のカスタマイズをサポートし、さまざまな機器モデルや特殊な作業条件に基づいた非標準サイズのソリューションを提供し、より幅広い互換性と適用範囲を保証します。

4. 耐食性の差別化

従来品は簡易塗装が一般的で、経年劣化により剥がれや錆びが発生してしまいます。

サンドブラスト前処理と二層高耐久防食コーティングを組み合わせて使用​​し、表面保護を大幅に向上させ、屋外耐食寿命を 3 倍以上延長します。

よくある質問

Q1: 掘削機のエクステンションアームにはどのような作業シナリオが適していますか?

A: 掘削機の延長アームは、河川の浚渫、法面のトリミング、高層ビルの解体、池の清掃、高速道路の溝掘削、海岸の泥除去などに広く使用されています。機械本来の作業半径を拡張し、掘削機を頻繁に移動させずに施工できるため、標準アームでは届かない深部や遠距離の作業に特に最適です。

Q2: 延長アームが掘削機に適合するかどうかを確認するにはどうすればよいですか?

A: まず、掘削機のトン数、元のブーム取り付けサイズ、油圧システムのパラメータを確認してください。当社の工場では、Sany、XCMG、Caterpillar、Komatsu、Hitachi などのさまざまなブランドに応じてエクステンション アームをカスタマイズしています。設置後も安定した掘削・吊り上げ性能を確保するために、支持カウンタウェイトの適合や油圧流量の調整を行います。

Q3: 掘削機のエクステンションアームにはどのような耐摩耗および耐腐食処理が施されていますか?

A: アーム本体には高強度耐摩耗鋼板を採用しています。表面はショットブラストと厚い海洋防錆塗料で処理されており、泥や水による腐食に耐えます。すべてのピンシャフトとシャフトスリーブは密閉潤滑構造を備えた焼入れ合金鋼を使用しており、長期間の土水使用時の摩耗を効果的に低減します。

掘削機のエクステンションアームの要件について話し合う

長距離掘削プロジェクト向けのカスタマイズされたソリューション

建設機械のアタッチメント製造で 10 年以上の経験を持つ XINGCHUANG は、掘削機のエクステンション アームの設計、カスタマイズ、製造を専門としています。当社は、複雑なエンジニアリング用途向けに信頼性の高い長距離ソリューションを提供することに重点を置き、お客様の作業範囲と運用の柔軟性の向上を支援します。

完全な製造設備、専門的な検査プロセス、経験豊富な技術チームによってサポートされ、当社はさまざまな掘削機モデル、作業深さ、プロジェクト条件に合わせて調整された延長アームを提供します。当社の製品は、さまざまな建設およびエンジニアリング用途をカバーし、60 以上の国と地域の顧客に供給されています。

プロジェクトの評価と構造設計から生産サポートと設置指導に至るまで、当社のチームは協力プロセス全体を通じて専門的な支援を提供します。標準要件、カスタマイズされたプロジェクト、または大量注文のいずれであっても、お客様のアプリケーションのニーズに基づいて適切なアタッチメント ソリューションを提供できます。
