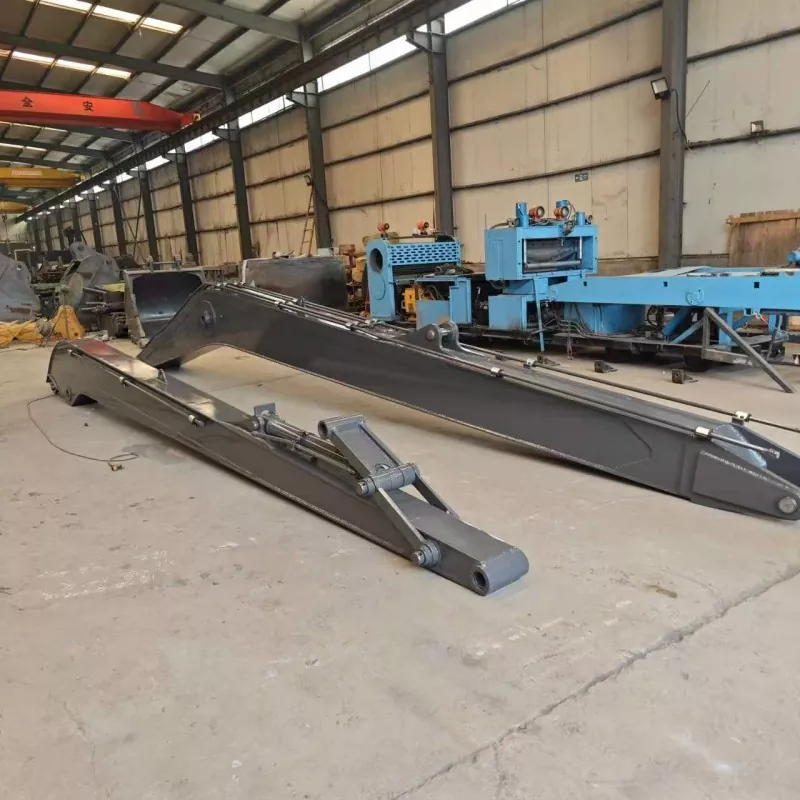

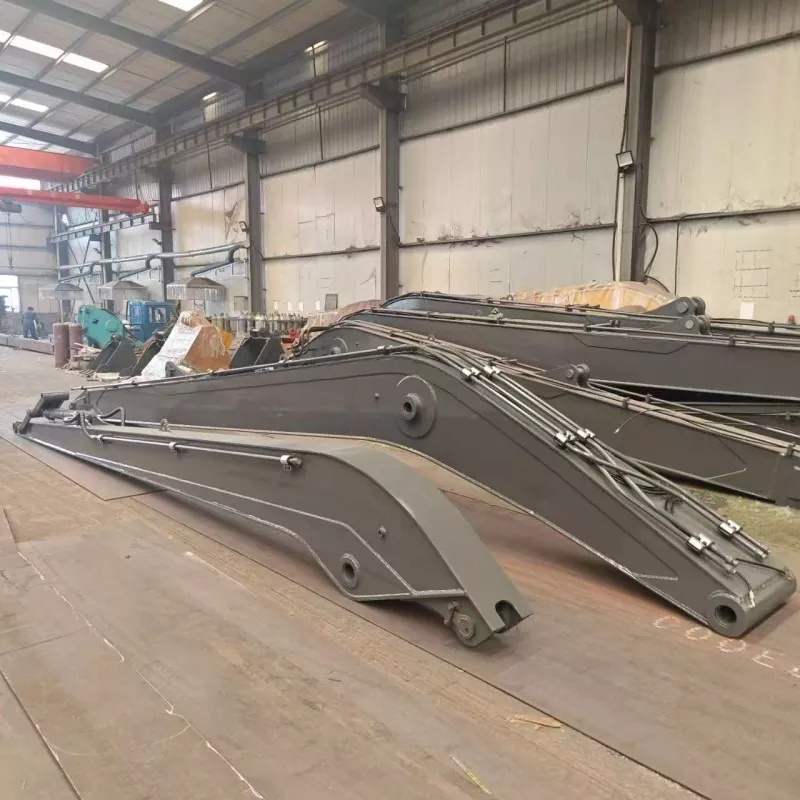

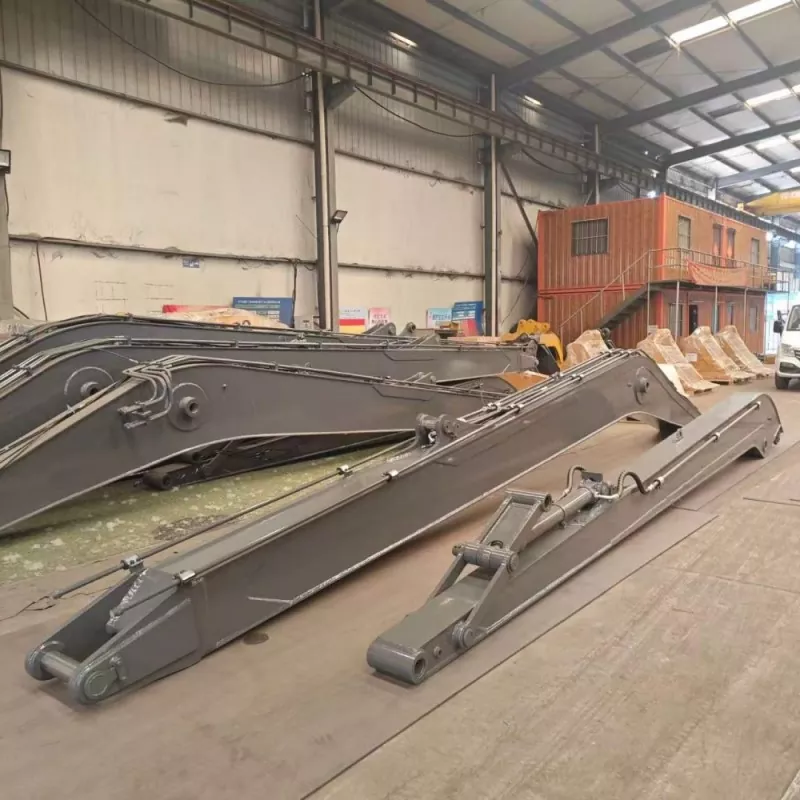

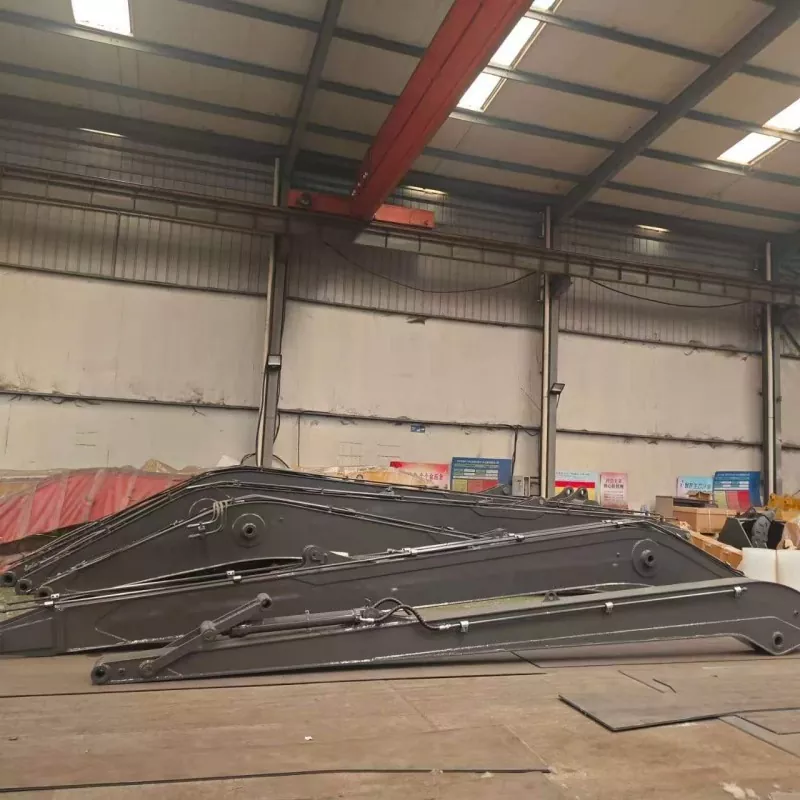

河川浚渫用ロングリーチ18m掘削機ブーム

河川の浚渫では、深い水路から蓄積した沈泥を除去し、川岸を再形成し、標準機器の通常の作業範囲を超えた領域に到達する掘削機が必要になることがよくあります。私たちの河川浚渫用ロングリーチ18m掘削機ブームは、これらの広範囲の作業向けに設計されており、請負業者がより広いチャンネルで作業し、現場の状況が許せばより深いセクションに到達できるように支援します。 XINGCHUANG では、さまざまな機械構成やプロジェクト要件に合わせて掘削機のアタッチメントを開発しています。

河川維持管理の場合、ブームの長さは選択プロセスの一部にすぎません。掘削機の安定性、バケットの重量、堆積物の種類、川岸の強度、必要な掘削プロファイルはすべて、最終的なセットアップに影響します。特に深海や軟弱地盤のプロジェクトの場合は、ブームの構成を確認する前に、これらの要素を一緒に評価することをお勧めします。

川の状況に合わせてブームを調整する

柔らかいシルトと堆積した堆積物

川床には、柔らかい泥、圧縮された堆積物、砂、または混合堆積物が含まれる場合があります。適切なブームとバケットの組み合わせにより、オペレータは目標領域に到達し、制御されたパスで材料を除去することができます。より重い堆積物やより圧縮された堆積物の場合は、掘削機の許容作業荷重を超えないよう、バケット容量と掘削抵抗を慎重に検討する必要があります。

チャネルの拡大とバンクの形成

川の拡幅や生態系の修復中に、請負業者は水路の中心から堆積物を除去し、不均一な土手を整える必要がある場合があります。ブームを延長すると、適切な作業位置からのアクセスが向上し、機械の位置変更を軽減できます。実際の適用範囲は、堤防のレイアウト、水位、地盤の高さ、掘削機の動作位置によって異なります。

海岸ベースの浚渫

川岸が安定したプラットフォームを提供する場合、リーチが長い構成により、掘削機を水中に置かずに海岸からの浚渫が可能になる場合があります。このアプローチにより、適切な場所へのアクセスが簡素化されますが、銀行の安定性評価、安全な作動距離、およびサイト固有の運用計画の必要性が排除されるわけではありません。

プロジェクト計画の仕様

次の仕様は、評価の開始点となります。河川浚渫用ロングリーチ18m掘削機ブーム。最終的な作業寸法と互換性は、選択した掘削機、アタッチメントの形状、バケット、および実際の作業要件に照らして確認する必要があります。

最大リーチと最大掘削深さは別個の動作測定値であり、同時に発生すると想定すべきではありません。記載されている 32 MPa の圧力は、掘削機メーカーの仕様と照らし合わせて確認する必要もあります。ブームは機械の許容油圧限界を超えて操作しないでください。

湿潤環境で構造物を保護

鋼の強度と荷重分布

指定されたブーム構造にはQ355B高張力低合金鋼を使用しています。根元部分、ヒンジ領域、およびその他の荷重がかかる場所は、掘削中に曲げ力を受けるため、設計および製造の際に特に注意が必要です。鉄筋の寸法と溶接の詳細は、ブームの長さだけではなく、承認された構造設計によって決定する必要があります。

溶接品質と寸法チェック

生産時の材料検証、正確な部品加工、溶接検査、寸法チェックに重点を置いています。これらの手順は、製造されたアセンブリが承認された図面と一致していること、および出荷前に取り付けインターフェイスを評価できることを確認するのに役立ちます。検査記録および入手可能なテスト文書については、注文の一環として顧客と話し合うことができます。

腐食防止とメンテナンス

指定された表面処理は、サンドブラスト、防錆プライマー、船舶用トップコートを組み合わせたものです。このコーティング システムは、湿気や屋外暴露に対する保護を向上させることを目的としていますが、さらなる評価を行わなければブーム全体が継続的な水没に適したものになるわけではありません。海水、汽水、研磨性の堆積物、および損傷したコーティングには、追加の保護またはより頻繁なメンテナンスが必要になる場合があります。

露出した鋼面、溶接部分、ピン、ブッシング、油圧ホースを定期的にチェックすることをお勧めします。作業後は泥や堆積物を取り除き、損傷したコーティングを直ちに修復し、装置を使用状態に戻す前に目に見える亀裂、異常な動き、または接続の緩みを調べてください。

貴州江修復プロジェクト

中国貴州省の河川生態系修復プロジェクトでは、現場には狭い川岸、深水部分、大量の土砂の堆積が含まれていました。請負業者は、標準的な掘削機のブームでは中央の河床に効果的に到達できず、浮体式浚渫装置ではコストとアクセスに関する考慮事項が異なることが判明しました。

お客様は、陸上作業用の 22 トン掘削機に延長ブームを設置しました。提供されたプロジェクト情報によると、この機器は約8キロメートルの河川土砂の除去、堤防の整形、川の拡幅に使用されました。この作業は、プロジェクトの河川修復目標と環境受容プロセスをサポートしました。

この事例は、実際のサイトのレイアウトに基づいて機器を選択することの重要性を示しています。おすすめする前に、河川浚渫用ロングリーチ18m掘削機ブーム同様のプロジェクトの場合、必要な範囲、川岸の状態、土砂の種類、バケットの選択、掘削機の安定性を検討して、提案されたセットアップが適切かどうかを判断します。

製造・受注サポート

XINGCHUANG は、掘削機のエクステンション アーム、標準ブーム、および関連アタッチメントの製造において 12 年以上の経験を持っています。当社の生産プロセスには、材料の選択、部品の加工、溶接、寸法検査、最終品質チェックが含まれます。また、東南アジア、アフリカ、中東などの国際市場の顧客にもサービスを提供しています。

当社は CE 認証を取得しており、注文が確定する前に利用可能な製品ドキュメントについて購入者と話し合うことができます。認証範囲は、実際の製品および対象市場の要件と照らし合わせて確認する必要があります。

お見積りの際は、掘削機のブランドとモデル、機械重量、シリアル番号、必要な到達範囲と掘削深さ、バケット容量、プロジェクトの場所をお送りください。可能であれば、取り付け寸法、既存の取り付け図面、作業現場の写真を提供してください。その後、提案された構成、カスタマイズ要件、生産スケジュール、出荷手配を確認します。

よくある質問

このブームにはどのような種類の堆積物が適しているのでしょうか?

バケットと掘削機が実際の材料に適している場合、ブームは、泥、シルト、砂、その他の一般的な浚渫材料を含む河川維持用に構成できます。密な堆積物、砂利、瓦礫、圧縮された層は掘削抵抗が大きくなる可能性があるため、使用前にバケットの設計と許容使用荷重を確認する必要があります。

ブームは汽水域や海水域でも使用できますか?

指定された船舶用トップコートは表面保護を提供しますが、コーティングの選択だけでは、あらゆる水条件に対する長期的な耐性を保証できません。汽水または海水プロジェクトでは、異なるコーティング仕様、露出したコンポーネントの追加保護、より頻繁な検査スケジュールが必要になる場合があります。要件を確認できるよう、水の状態と予想される暴露について教えてください。

正しいバケット容量を選択するにはどうすればよいですか?

バケットの容量は、土砂密度、掘削抵抗、必要な出力、および意図した到達範囲での掘削機の許容荷重に応じて選択する必要があります。リストされている 0.5 m3 の浚渫バケットは参考構成であり、すべての機械に共通に推奨されるものではありません。掘削機と作業条件を確認した後、バケットのオプションを評価できます。

同じブームを異なるメーカーの掘削機に取り付けることはできますか?

リストされている 20 ～ 36 トンの範囲は暫定的な適用範囲であり、普遍的な互換性を確認するものではありません。メーカーや機械モデルが異なれば、ピンの寸法、取り付け形状、油圧配置、安定性特性も異なります。構成を提供できるかどうかを確認する前に、正確な機械モデルと付属品の寸法が必要です。

川岸近くで作業する前に確認すべきことは何ですか?

地耐力、バンクエッジの安定性、機械の向き、作業半径、バケット荷重、およびメーカーの許容荷重情報を確認してください。オペレーターは掘削機メーカーの指示と現場の安全計画に従う必要があります。リーチが長いブームであっても、堤防の崩壊や機械の不安定性のリスクがなくなるわけではありません。

特定の浚渫プロジェクトに合わせてブームをカスタマイズできますか?

掘削機のモデル、対象作業範囲、バケット要件、現場条件、輸送制限に基づいてカスタマイズのリクエストを検討できます。最終的な入手可能性、設計の詳細、生産時間、価格は、技術要件が検討された後に確認されます。

プロジェクトベースの見積もりをリクエストする

河川の浚渫、水路のメンテナンス、生態系の修復を計画している場合は、機械の詳細と現場の要件を XINGCHUANG にお問い合わせください。提案された構成を検討し、プロジェクトに適切なアタッチメントを評価するのに役立つ技術情報を提供します。
